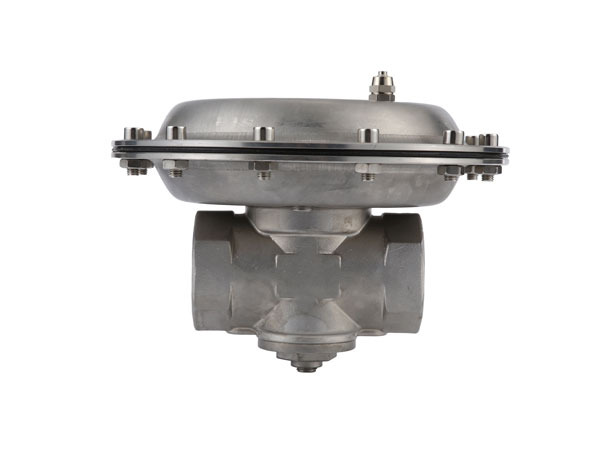

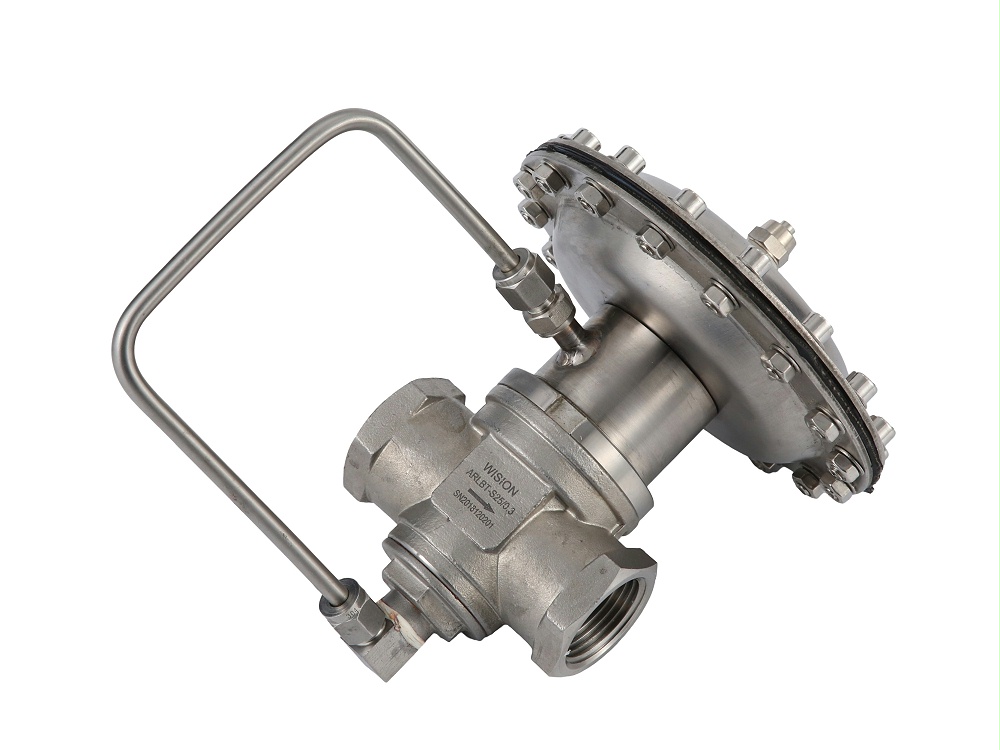

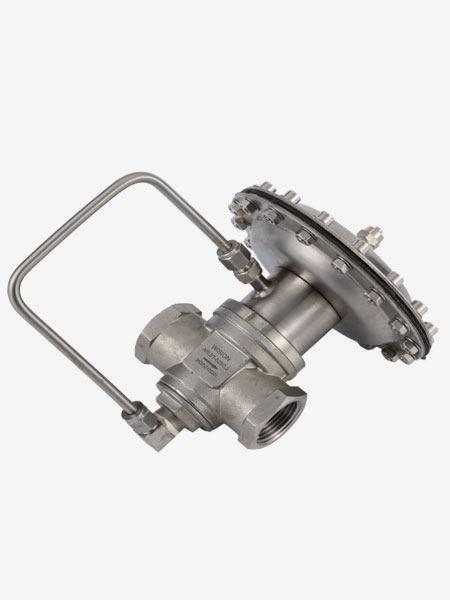

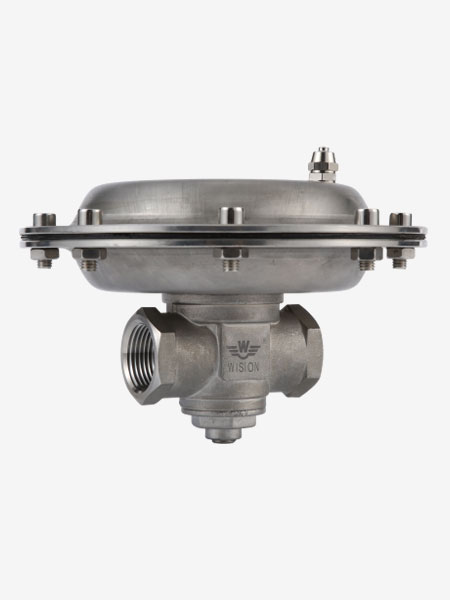

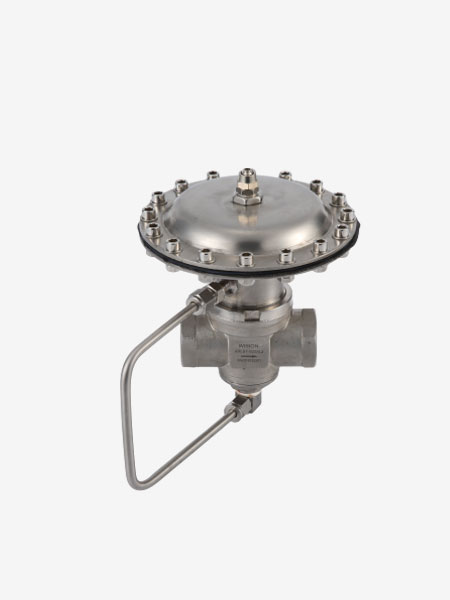

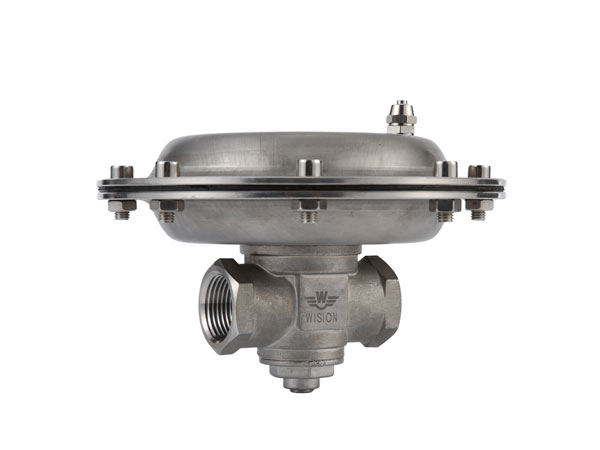

ARLBT/ARLBF低壓系列氣控背壓閥，采用大膜蓋結構，專門為微壓和低壓力下使用而設計，用于液體和氣體管路，靈敏性很高。
氣控背壓閥是根據控制壓縮空氣壓力來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。
? 大膜蓋結構
? 調壓精度高.
? 操作方便
? 溫度：-40℃至＋100℃（大于100℃咨詢技術）
? 維護成本低、維護周期長、裝拆簡便、閥座密封圈檢查簡單方便、維修備件少
? 控制性能優異：調節精度高，響應快，穩定性好
? 壓縮空氣壓力0-7bar
| ? 調節控制范圍：0-0.1，0-0.4，0-0.8，0-1.5，0-3bar |
| ? 安全測試壓力：1.5倍的最大輸入壓力 |
| ? 泄漏率:無氣體泄漏 |
| ? 適用溫度:-40℃至＋100℃（大于100℃可定制） |
| ? CV值:2.6，4.1，6.6，11，13，17，75，80，120 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 母 體： 316L，304，不銹鋼襯氟 |
| ? 上蓋： 304 |
| ? 膜 片:BR, VITON，PTFE，EPDM, PEEK |
| ? 閥 座:NBR，VITON，PTFE，PEEK |
| ? 彈簧：304 |
| ? 閥芯頂桿: 304，316L |
| ? O型圈：NBR，EPDM， Viton，PTFE，RPTFE |
| 型號 | 口徑 | 接口螺紋/法蘭 | CV值 |
|
螺紋氣控背壓閥 ARLBT 法蘭氣控背壓閥 ARLBF |
DN15 | 1/2" | 2.6 |
| DN20 | 3/4" | 4.1 | |
| DN25 | 1" | 6.6 | |
| DN32 | 1-1/4" | 11 | |
| DN40 | 1-1/2" | 13 | |
| DN50 | 2" | 17 | |
| DN65 | 2.5" | 75 | |
| DN80 | 3" | 80 | |
| DN100 | 4" | 120 |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列 | 材質 | 螺紋接口 | 進口壓力 | 調節壓力 | 壓力表 | ||
|
ARLBT螺紋氣控背壓閥 ARLBF法蘭氣控背壓閥 |
G | G | |||||
|
S:304 L:316L CF:襯氟 |
1/2"（15） 3/4"（20） 1"（25） 1-1/4"（32） 1-1/2"（40） 2"（50） 2.5"（65） 3"（80） 4"（100） |
G:0.3Mpa D:0.6Mpa F:1Mpa |
F:0-0.1bar G:0-0.4bar H:0-0.8bar K:0-1.5bar L：0-3bar |
W:無壓力表 G:附壓力表 （MPa) P:附壓力表 （Psig/bar) |
|||
