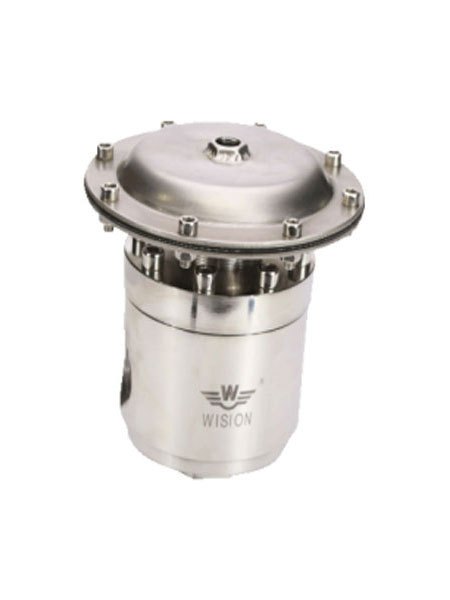

ARW74高流量系列氣控背壓閥，膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等，可用于面板安裝。
氣控背壓閥是根據控制壓縮空氣壓力來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。
● 母體與膜片采用硬密封形式
● 母體螺紋1/4''-1''NPT(F)
● 可以遠程控制，氣動控制等多種控制方式
● 壓縮空氣壓力0-7bar，動作靈敏，精度高
● 實驗室
● 氣體分析
● 流體控制
● 石油化學工業
● 測試設備
| ? 最大輸入壓力：400 Psig |
| ? 調節壓力：0~20,0~50，0~125，0~200，0~250Psig，400Psig， |
| ? 安全測試壓力：150%最大額定壓力 |
| ? 適用溫度: -40℃至＋100℃（大于100°咨詢技術） |
| ? 泄漏率: 無氣體泄漏 |
| ? CV值:2,3.2,4,5,7.3,11 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 閥 體：316L, 304, Brass, C276, TA2, PVDF,不銹鋼襯氟 |
| ? 上蓋： 304 |
| ? 膜片：丁晴橡膠（內襯尼龍），Viton（內襯尼龍），316L, PTFE |
| ? 閥 座: PTFE, PEEK, Vespel |
| ? 彈 簧: 316L |
| ? 閥芯頂桿: 316L |
| ? O型圈：丁晴橡膠,乙丙橡膠,Chemraz或Viton |
| 訂購指南ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|
ARW74氣控背壓閥 |
L | A | G | G | 6 | 6 | P |
|
L:316L B:Brass S:304 C:C276 T:TA2 P:PVDF CF:襯氟 |
A B |
L:0-20psig K:0-50psig I:0-125psig H:0-200psig G:0-250psig D:0-400psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
P:面板式安裝 | |
