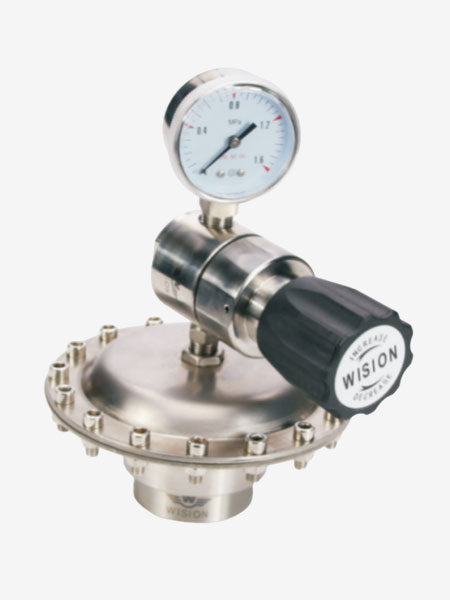

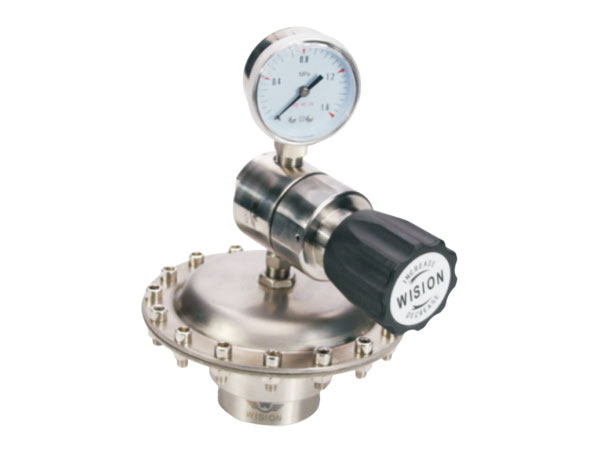

不銹鋼先導減壓器XRW52

XRW52靈敏系列先導減壓器，膜片式減壓結構，輸出壓力受進口壓力的變化影響小，輸出壓力更平穩。適用于純凈氣體，腐蝕性氣體，液體等。可采用面板安裝，不銹鋼減壓器適用于實驗室、石油化學工業、測試設備等。

服務熱線： 021-60528933

在線咨詢

先導減壓器是通過調節減壓器的輸出壓力來控制主閥的閥后壓力，壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。

先導減壓器

設計特點Design features

● 單級式減壓結構。

● 母體與膜片采用硬密封形式。

● 母體螺紋：1/4"NPT(F)。

● 內設過濾網。

● 可采用面板式或墻式安裝。

● 可以遠程控制，氣動控制等多種控制方式。

● 壓縮空氣壓力0-7bar。

● 動作靈敏，精度高。

●多種先導減壓閥可選擇。

特性參數Characteristic parameters

? 最大輸入壓力：500,1500，3000 psig

? 輸出壓力：0~15， 0~25，0~50，0~100，0~250psig

? 安全測試壓力：1.5倍的最大輸入壓力

? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）

? 泄漏率:2×10^-8 atm cc/sec He

? Cv 值 : 0.06，0.08，0.2，0.6

? 氣控比率1：1到1:100

? 線性度：±5%F.S以下

? 靈敏度：±3%F.S以下

? 精度：±5%F.S以下

產品材質Product material

? 母體:316L ,304，Brass , C276, TA2, 蒙乃爾400, 不銹鋼襯氟

? 上蓋： 304

? 膜片：316L，C276

? 過濾網：316L(10μm)

? 閥座: PCTFE, PTFE, PEEK, Vespel

? 彈簧：316L

? 閥芯頂桿：316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購 指南ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
XRW52先導減壓器	L	B	D	F	G	OO	OO	P
	L:316L S:C276 B:Brass C:C276 T:TA2 M:Monel CF:襯氟	A B D G J M	D:3000psig E:1500psig F:500psig	G:0-250psig I:0-100psig K:0-50psig L:0-25psig M:0-15psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	00:1/4NPT(F) 01:1/4NPT(M) 23:CGA330 24:CGA350 27:CGA580 28:CGA660 30:CGA590 52:G5/8-RH(F) 63:W21.8-14RH(F) 64:W21.8-14LH(F) 其他接頭可供選擇	00:1/4NPT(F) 01:1/4NPT(M) 10:1/8卡套接頭 11:1/4卡套接頭 12:3/8卡套接頭 15:6mm卡套接頭 16:8mm卡套接頭 74:M8*1-RH(M) 其他接頭可供選擇	P:面板式安裝 R:安全閥 N:針閥 D:膜片閥 R:泄壓閥 ZR:自泄壓 SR:自卸壓帶回收口
