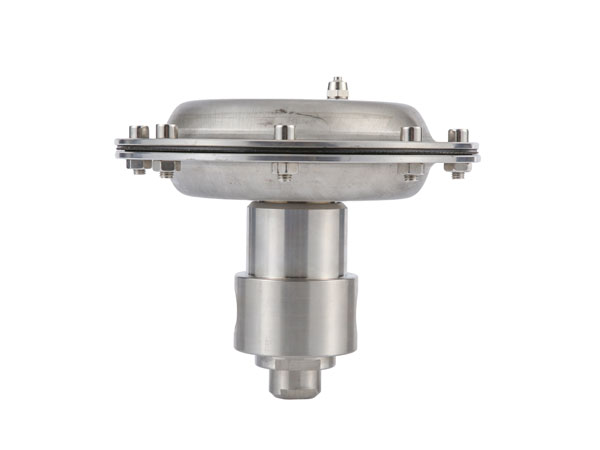

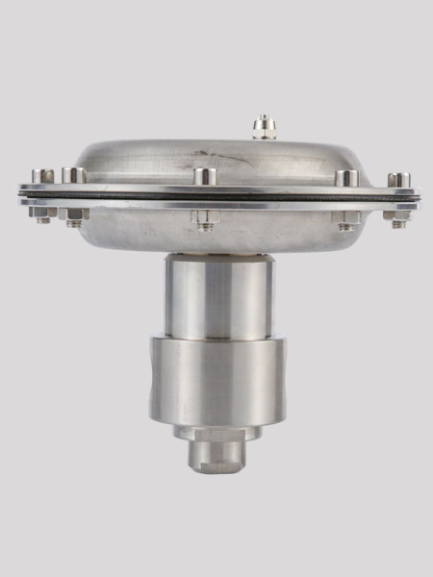

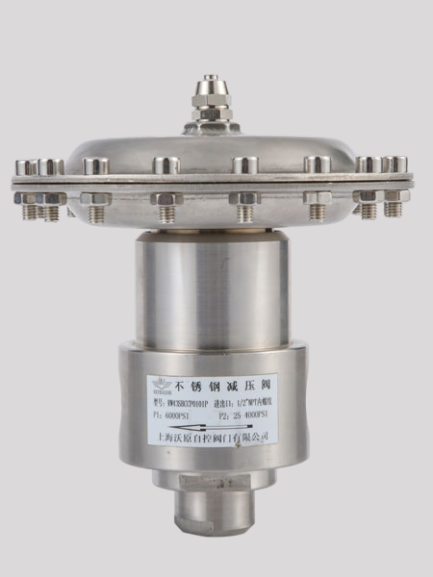

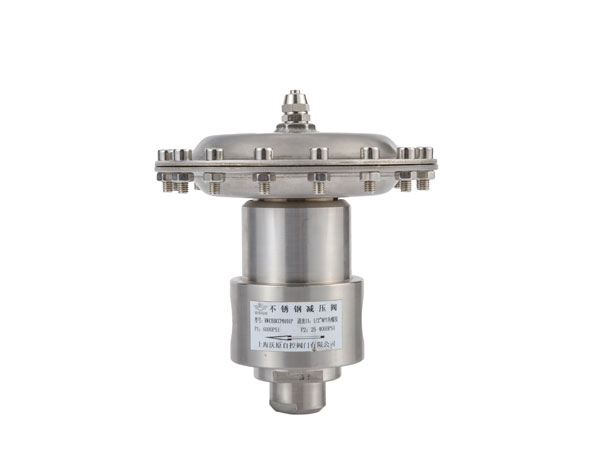

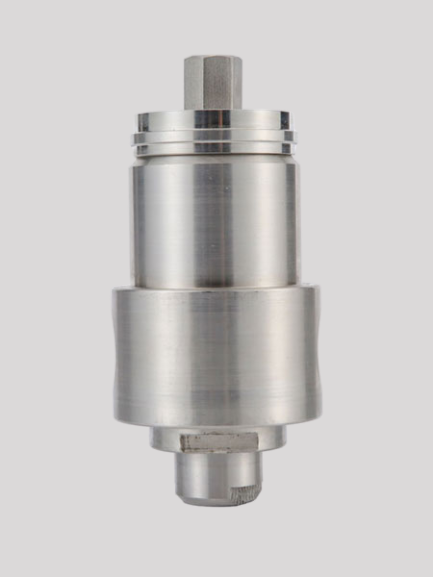

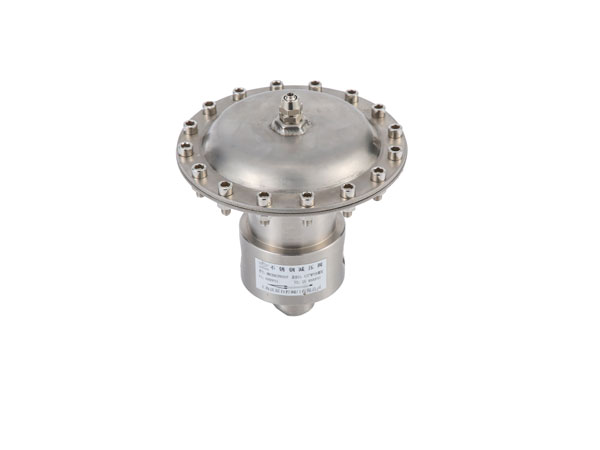

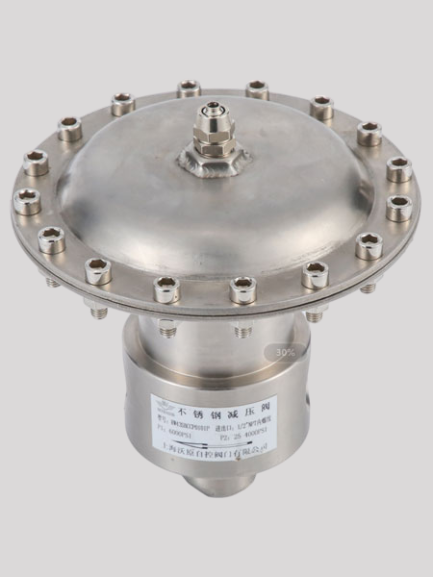

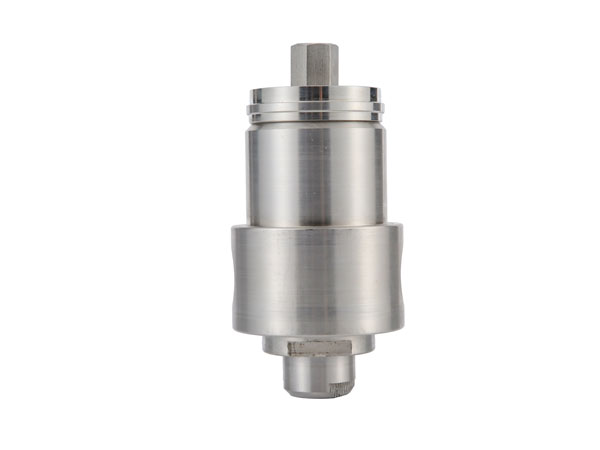

ARW43高壓系列氣控減壓器，采用活塞式減壓結構，輸出壓力穩定，主要用于高輸入壓力要求，最大壓力達6000 psig，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等，可采用面板安裝，不銹鋼減壓器適用于實驗室、石油化學工業、氣體分析測試、流體控制，測試設備等。
氣控減壓器是根據控制壓縮空氣壓力來調整閥后壓力的大小，控制閥后流體壓力。壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。
● 活塞式減壓結構。
● 母體螺紋：3/8" - 1" NPT（F）
● 內設過濾網。
● 可采用面板式或墻式安裝。
●可以遠程控制，氣動控制等多種控制方式。
●壓縮空氣壓力0-7bar。
●動作靈敏，精度高。
| ? 最大輸入壓力： 6000psig |
| ? 輸出壓力：0~500， 0~800， 10~1500，15~3000 ，25~4000，50-6000psig |
| ? 安全測試壓力：1.5 倍的最大輸入壓力 |
| ? 適用溫度:-40℃至＋100℃（大于100℃可定制） |
| ? 泄漏率：泡沫測試 |
| ? Cv 值: 0.6，1.8 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 母 體：316L，304, Brass，不銹鋼襯氟，17-4，17-7，C276，TA2，Monel |
| ? 上蓋： 304 |
| ? 閥 座: PCTFE ，PTFE，PEEK， Vespel |
| ? 彈簧：316L |
| ? 閥芯頂桿: 316L，司太萊合金，碳化鎢 |
| ? O型圈：PCTFE，Buna-N， Viton，PTFE，RPTFE |
| 訂購指南 ORDERING INFORMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
| L | B | C | D | G | 00 | 00 | P | |
|
ARW43氣控減壓器 |
L:316L S:304 B:Brass CF:襯氟 4:17-4 7:17-7 C:C276 T:TA2 M:Monel |
A B D G J M |
C:6000psig D:3000psig |
C:0-6000psig D:0-3000psig E:0-1500psig F:0-800psig G:0-500psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
02:3/8"NPT(F) 04:1/2"NPT(F) 06:3/4"NPT(F) 08:1"NPT(F) 10:3/8"卡套接頭 11:1/2"卡套接頭 12:10mm卡套接頭 14:12mm卡套接頭 其他形式接頭可供選擇 |
02:3/8"NPT(F) 04:1/2"NPT(F) 06:3/4"NPT(F) 08::1"NPT(F) 10:3/8"卡套接頭 11:1/2"卡套接頭 12:10mm卡套接頭 14:12mm卡套接頭 其他形式接頭可供選擇 |
P:面板式安裝 R:泄壓閥 ZR:自泄壓 SR:自泄壓帶回收口 |
