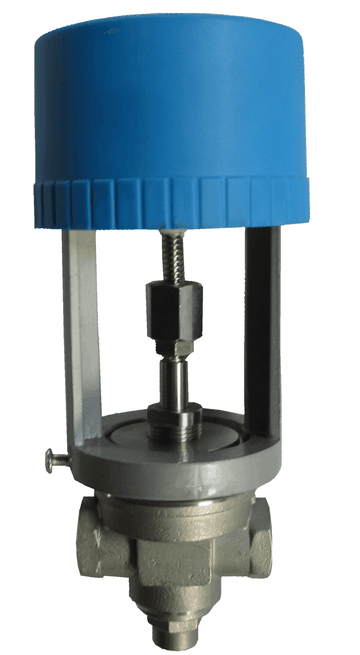

DHBF系列電動背壓閥說明書

DHBF系列電動背壓閥，可接收4-20MA信號或0-5VDC信號，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，主要應用于中等流量氣體和液體（有液體專用的結構）。

設計特點：

單級式減壓結構

母體與膜片采用軟密封形式

母本螺紋：進出接口1/4，1/2" ,3/4 ，1 ， 1.25， 1.5， 2NPT（F）/RC

可采用面板式安裝

選用范圍：實驗室氣體、和液體測試設備

可以遠程控制，接收4-20MA或5VDC信號，電壓AC24V.

技術要求

1.       壓力：-0.1-0，0-0.3,0-0.6,0-1,0-2,0-3mpa ,0-5mpa, 0-8mpa

2.       介質 :液體和氣體

3.       進口1/4，1/2" ,3/4 ，1 ， 1.25， 1.5， 2NPT（F）/RC

4.       閥體304， 316

接線方法1

注意電壓是AC24V的電源

L和N 接交流24V電壓

Y—接信號輸入正極

U--接信號反饋正極

N是公共端

接線方法2

L和N 接交流24V電壓

1—接信號輸入正極

2--接信號反饋正極

N是公共端
